Đặc điểm chung
– Có thể sao chép giá trị cài đặt tới 10 cảm biến
– 3 cài đặt trong 3 bước.
– Có thêm giải áp suất chân không
– Cảm biến áp suất chân không SMC ZSE series mở rộng thêm dải áp suất cho áp suất dương đến áp suất chân không.
Thông số kỹ thuật
| Loại | ZSE1/ ISE1/ ZSE30A / ZSE30AF/ ISE30A/ ZSE40A/ ZSE40AF/ ZSE80/ ZSE80F / ISE80/ ISE80H |
| Dải áp suất | 0.0 ~ 101.0 kPa, -100.0 ~ 100.0 kPa, -0.100 ~ 1.000 Mpa, 0.0 ~ 101.3 kPa, -0.100 ~ 2.00 Mpa, -101kPa~0; 0~100kPa; 0~1MPa |
| Dải áp suất đặt | 10.0 ~ 105.0 kPa; -105.0 ~ 105.0 kPa; -105.0 ~ 1.050 Mpa;10.0 ~-111.1kPa;-110.0~ 110.0kPa; -0.105~ 1.100Mpa; -0.105~ 2.20Mpa |
| Áp suất chịu đựng | 500 kPa; 1.5 Mpa; 2Mpa; 4Mpa; 200kPa; 1Mpa |
| Giá trị cài đặt tối thiểu | 0.1 kPa; 0.001 Mpa; |
| Lưu chất | Khí, chất lỏng không cháy, chất lỏng không ăn mòn |
| Điện áp | 12 – 24VDC; |
| Gá đặt | Kiểu A, B, C, gắn bảng, gắn bảng + bảo vệ mặt trước |
| Ngõ ra | 1 NPN, 1 PNP, 2NPN, 2PNP, 1 NPN + 1 ngõ ra điện áp; 1 PNP+ 1 ngõ ra điện áp; 2 NPN +1 ngõ ra điện áp/ Tự động chuyển đổi; 2 PNP+ 1 ngõ ra điện áp/ Tự động chuyển đổi; 2 NPN +1 ngõ ra hiện hành/ Tự động chuyển đổi; 2 PNP+ 1 ngõ ra hiện hành/ Tự động chuyển đổi; |
| Cổng nối dây | R1/8 , NPT1/8,NTPF1/8, đầu nối nhanh , ∅4 ∅5/32”, ∅6, ∅1/4”,để gắn trên bộ phận ZM |

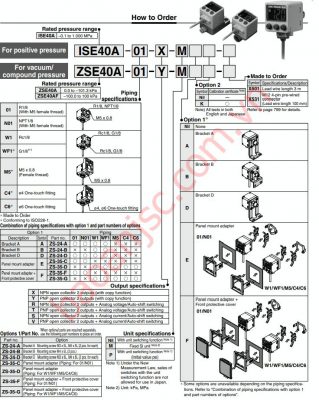

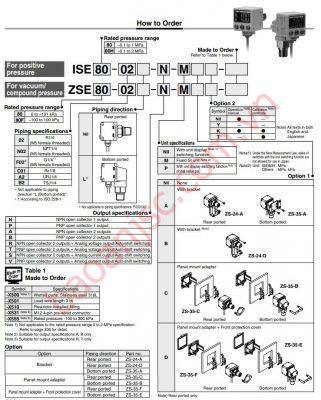

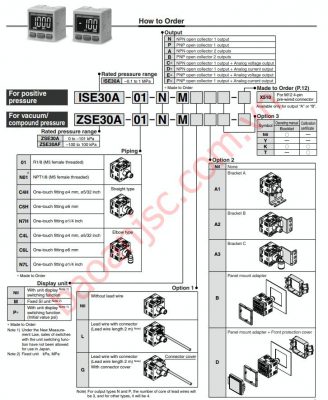

Sơ đồ chọn mã

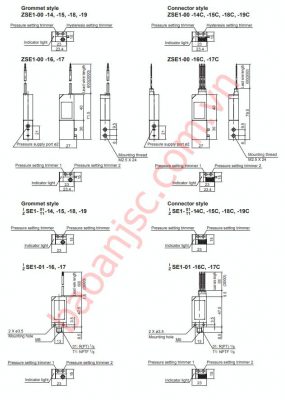

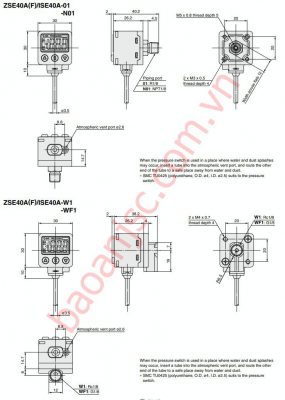

Bản vẽ kích thước
Catalogue của Cảm biến áp suất chân không SMC ZSE series
Link:
1. Cam-bien-ap-suat-va-chan-khong-SMC-ZSE1-series
2. Cam-bien-ap-suat-va-chan-khong-SMC-ZSE40-series-catalogue
3. Cam-bien-ap-suat-va-chan-khong-SMC-ZSE80-series-catalogue
4. Cam-bien-ap-suat-va-chan-khong-SMC-ZSE-series
